软件提供参数化建模工具,可迅速建立角钢塔、钢管塔、钢管杆、水泥杆、构架等三维杆塔模型。 已完成2199基杆塔的三维建模,且建模工作仍在持续进行中。杆塔数据库中存储了杆塔重量、使用条件、呼高、基础作用力和地脚螺栓等信息。

软件接口丰富,支持导入GIM(MOD)、TTA、MYL、JSON等数据快速生成杆塔三维模型,导出FBX、OBJ、OSGB、STL、GLTF、B3DM、GLB、GIM等格式模型文件。

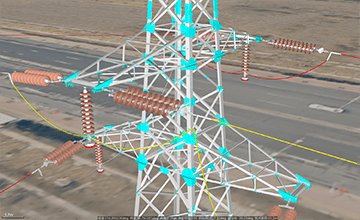

三维铁塔

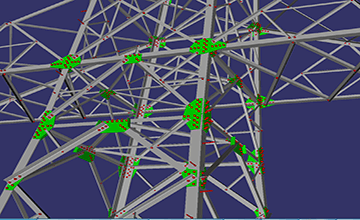

铁塔节点板

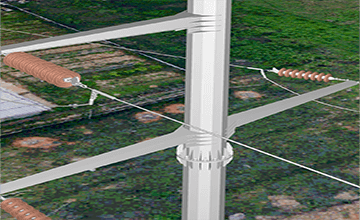

三维钢管杆

得益于一个平台的优势,设计基础时系统直接读取三维電气设计成果,调取各線路方案的杆塔型式和坐标信息,按DEM或塔基点生成塔位地形图,在三维地形中完成基础设计。直接在三维大场景線路中显示基础精细化三维模型,基础与杆塔、地形完全匹配,真实反映基础配置情况。编辑修改基础后,三维场景中基础模型自动更新,保证了三维显示模型与二维施工图完全一致。

提供了系统性的基础设计解决方案 系统以解决整条線路杆塔的基础设计為出发点,统一规划基础尺寸方案、配筋方案和构造方案,输出全線路基础配置表和材料统计表。

在三维地形中配置高低腿 系统借助于DEM、DOM、点云、GPS测点等测绘数据生成各基杆塔的三维塔位地形图,自动配置铁塔高低腿,确定设计露头高度,统计挖土或回填土方量。

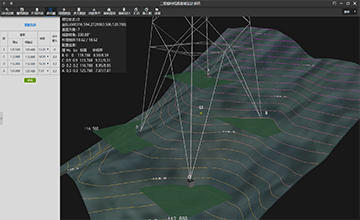

高低腿配置

自动导入基础作用力 系统有多种数据接口,支持从杆塔库、荷载文件或其它数据文件中批量导入荷载数据。仅有一组作用力的数据,系统自动按参数分解基础作用力,考虑多种工况组合,保障基础计算安

三维地质管理 系统提供三维地质显示和管理功能,提供开放式的土壤数据库。地质参数可按整基铁塔输入,也可四腿分开输入,解决了铁塔四腿地质参数不同情况下的地质输入和管理问题。

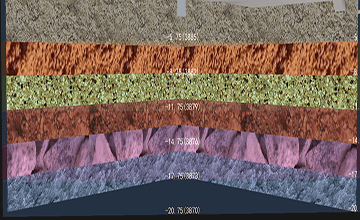

三维地质模型

基础规划 系统可按地质、铁塔类型、基础型式等方式规划基础。自动生成同一杆塔采用不同基础型式材料用量分析对比表,方便基础选型。

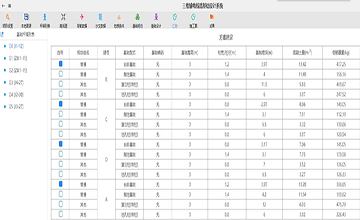

造价分析对比表

智能优选 基础优选时,既可指定采用方案库优选,也可让系统自动优选。方案库中存储的基础尺寸和配筋都是经设计人员审核后存储的方案。 基础优选时,默认先从方案库中挑选合适的基础,无合适的基础方案时再启动系统优选功能。 优选出的基础通过审核后又可存储到方案库中。实现了知识的积累和重复利用,提高设计质量和效率。

系统提供丰富的基础类型 支持台阶、板式、掏挖、重力式、灌注桩、扩底桩、预制桩、岩石、筏板等十余种基础型式。

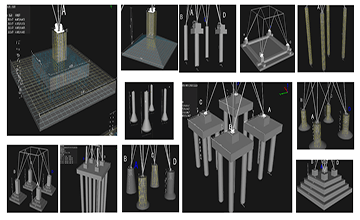

基础型式丰富

精细化三维模型显示 基础设计完成后,自动生成三维基础模型,准确反映出基础的轮廓、尺寸,直观展示出主筋、箍筋的模型、弯曲長度、连接方式等。对钢筋、地脚螺栓等进行空间碰撞检测。

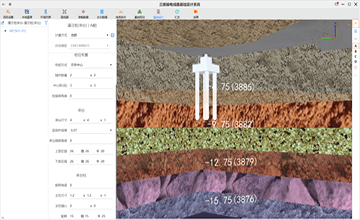

基础在三维土壤中显示

三维模型生成二维施工图 基础设计完成后,自动从基础三维模型中生成二维施工图。基础计算书支持txt、doc、pdf等数据格式。

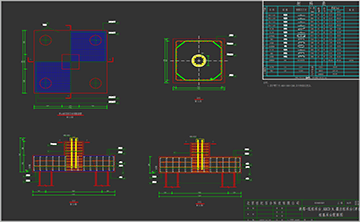

二维施工图

系统具备统材功能 基础计算完成后,系统依据三维模型自动提取全線路的工程材料量,生成基础配置表、混凝土用量、钢筋用量一览表等。当基础修改时,配置表中的材料量自动更新。

基础配置表

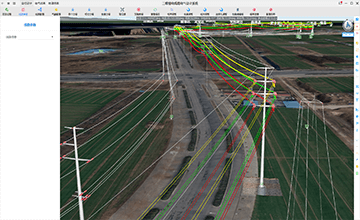

全線路基础设计成果可在三维大地形中查看和修改。

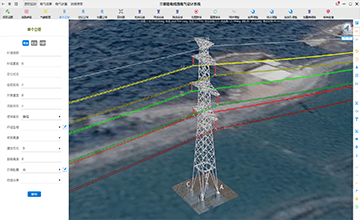

台阶基础在三维大场景中的显示

三维大场景中基础展示
